Prospectorは、carrefinho氏によって設計された、フルカラーLCD搭載のデスクトップ向けZMKドングルです。

このビルドログでは、Prospectorを組み立てる2種類の方法を紹介しています。

ProspectorのDIYキットは、以下のリンクからご購入いただけます。

https://shop.beekeeb.jp/products/zmk-wireless-dongle-prospector-diy-kit

空中配線方式（オリジナルの組み立て方法）

Prospectorの製作者によって、とても丁寧で美しい組み立てマニュアルも公開されています。

https://github.com/carrefinho/prospector/blob/main/docs/prospector_assembly_manual.jpg

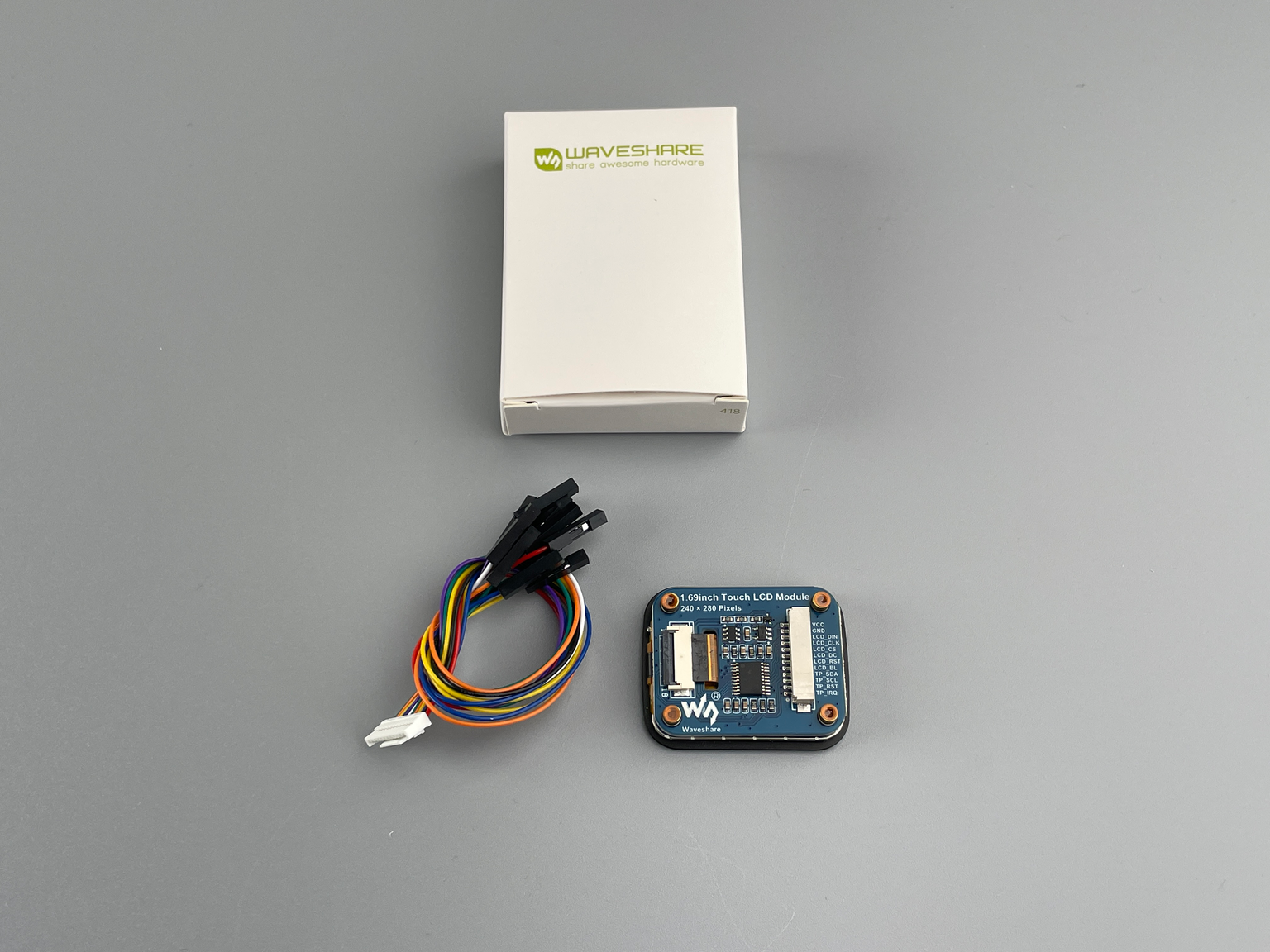

オリジナルの空中配線方式では、Waveshare LCDモジュールに付属しているケーブルを使用します。

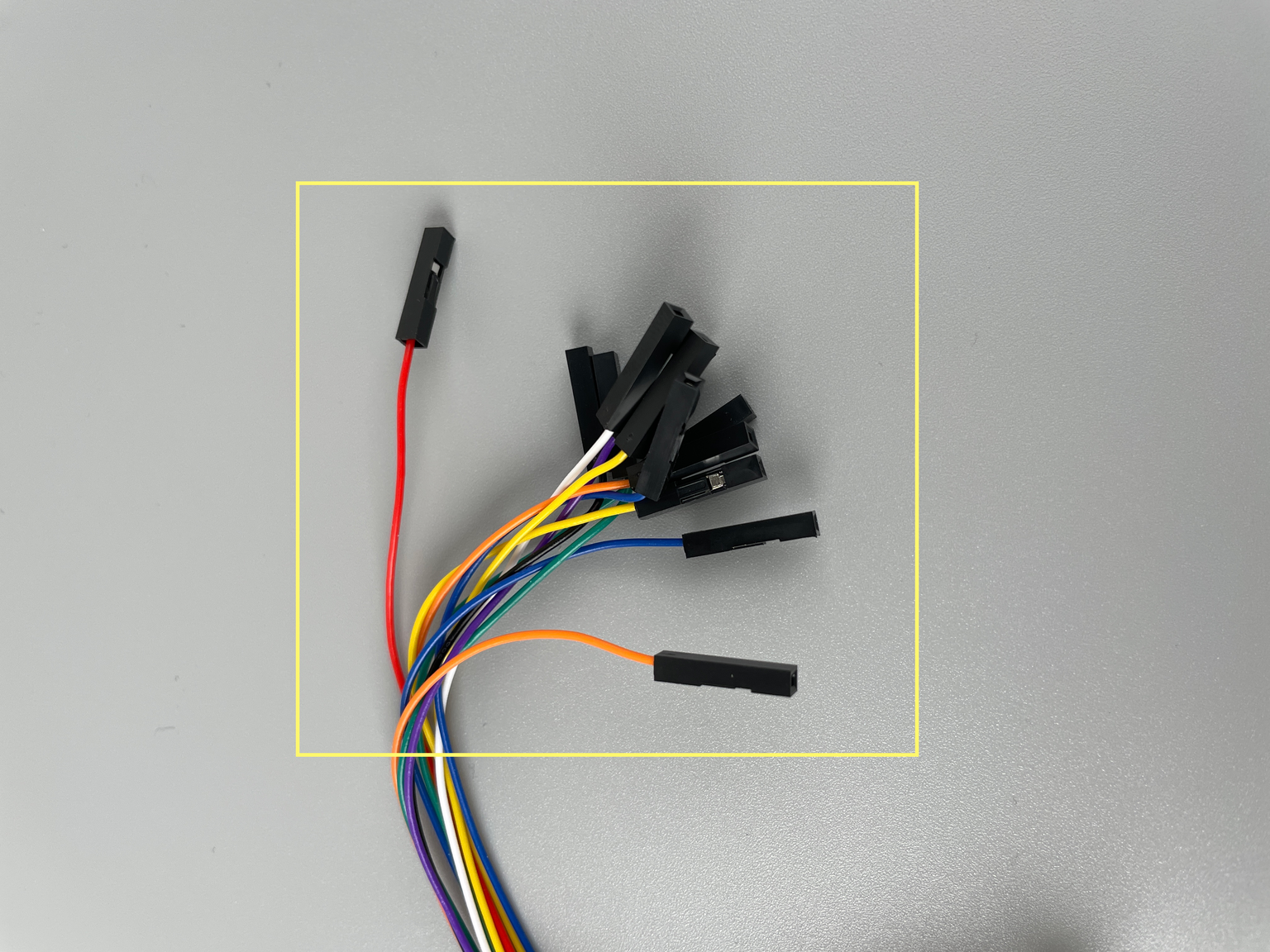

Step 1：マイクロニッパーを使ってデュポンコネクターを取り外します。

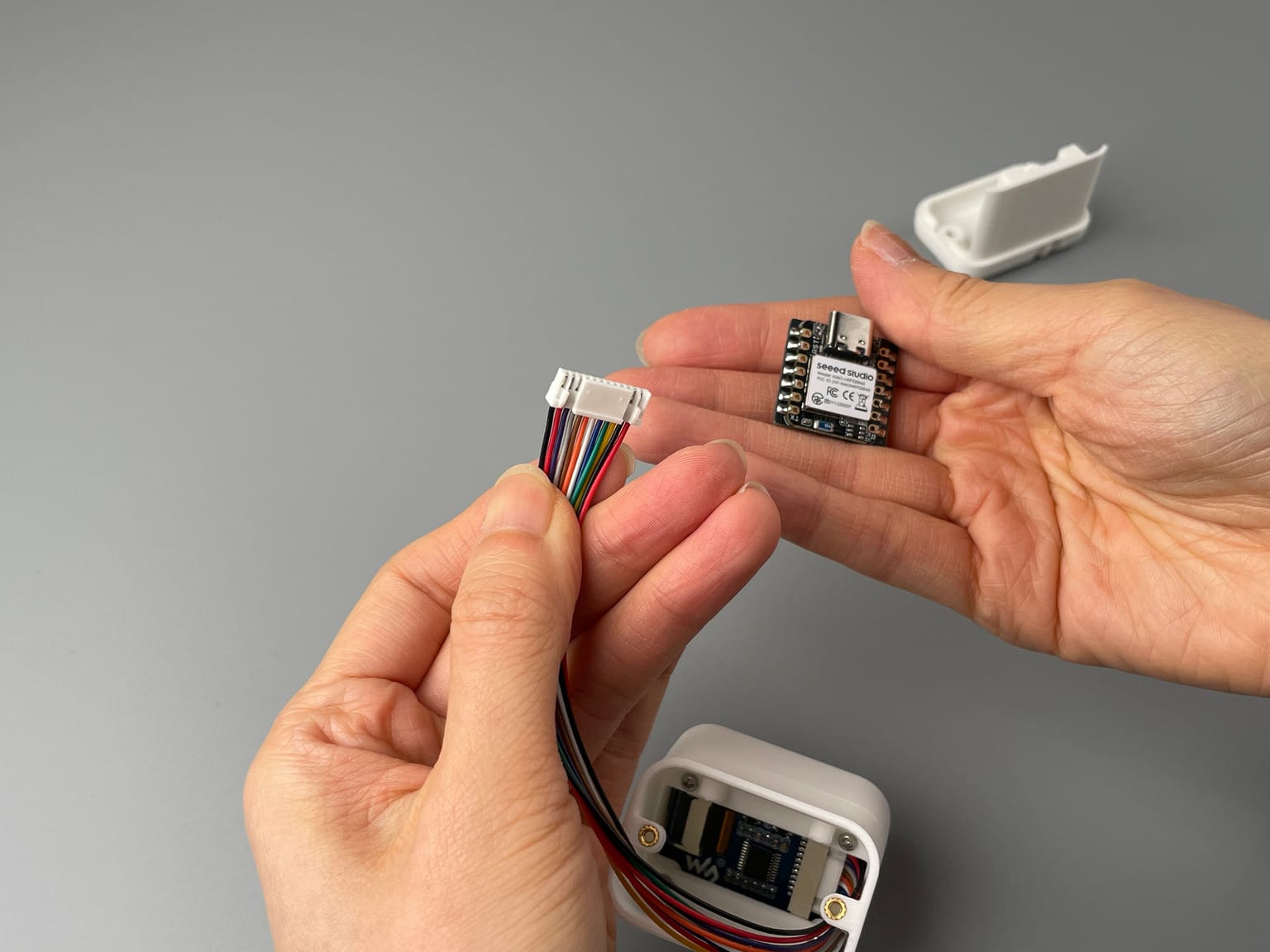

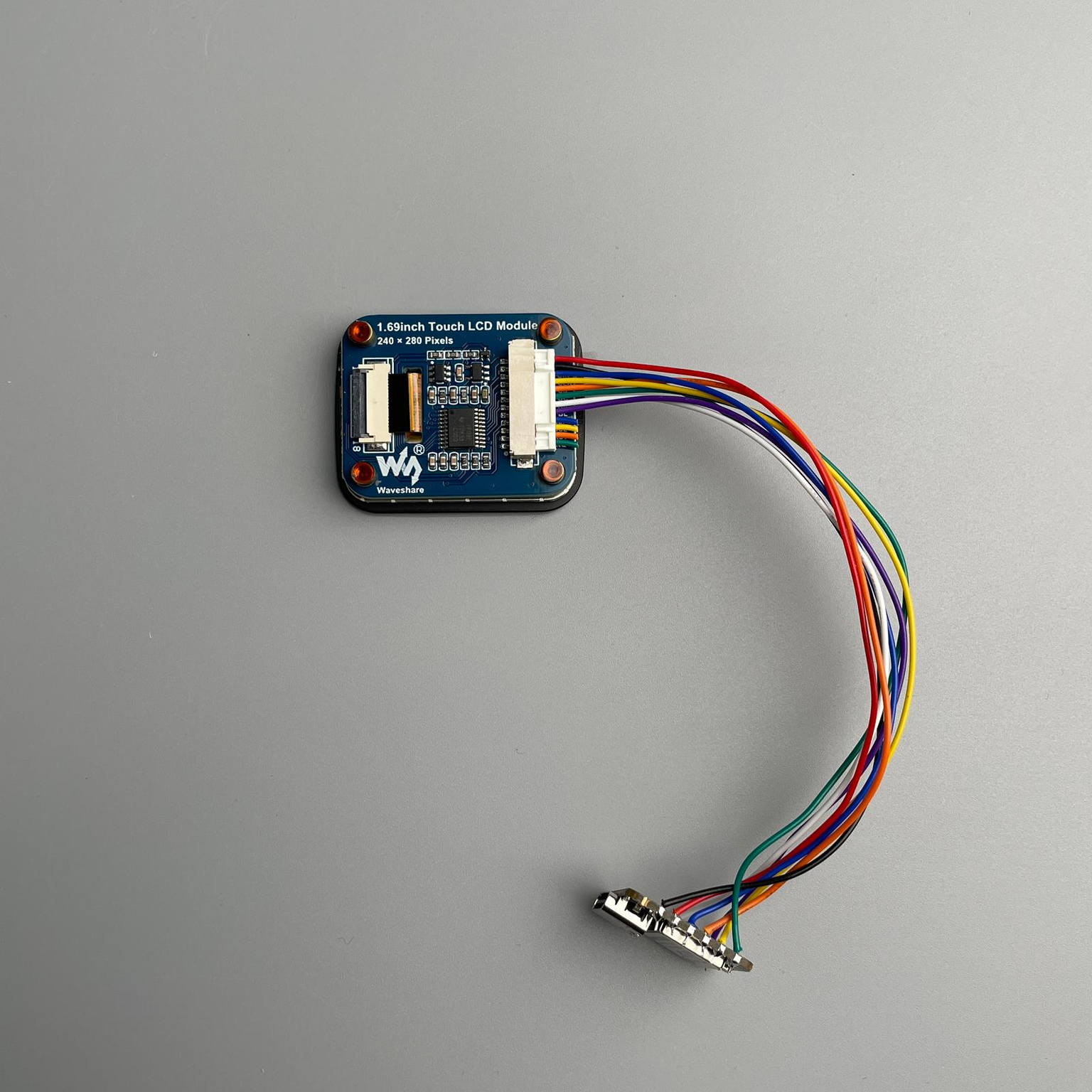

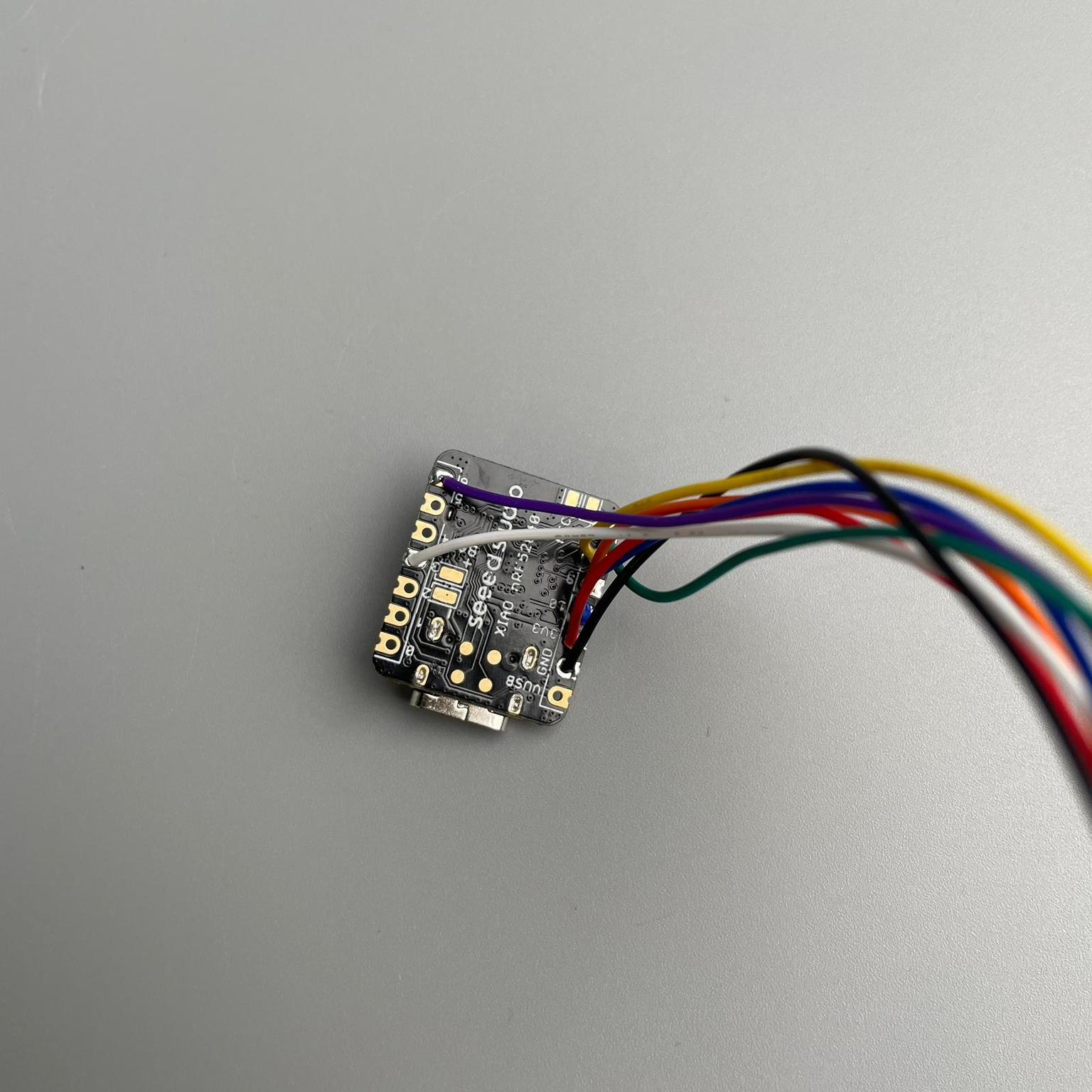

Step 2：XIAO nRF52840コントローラーにケーブルをはんだ付けします。

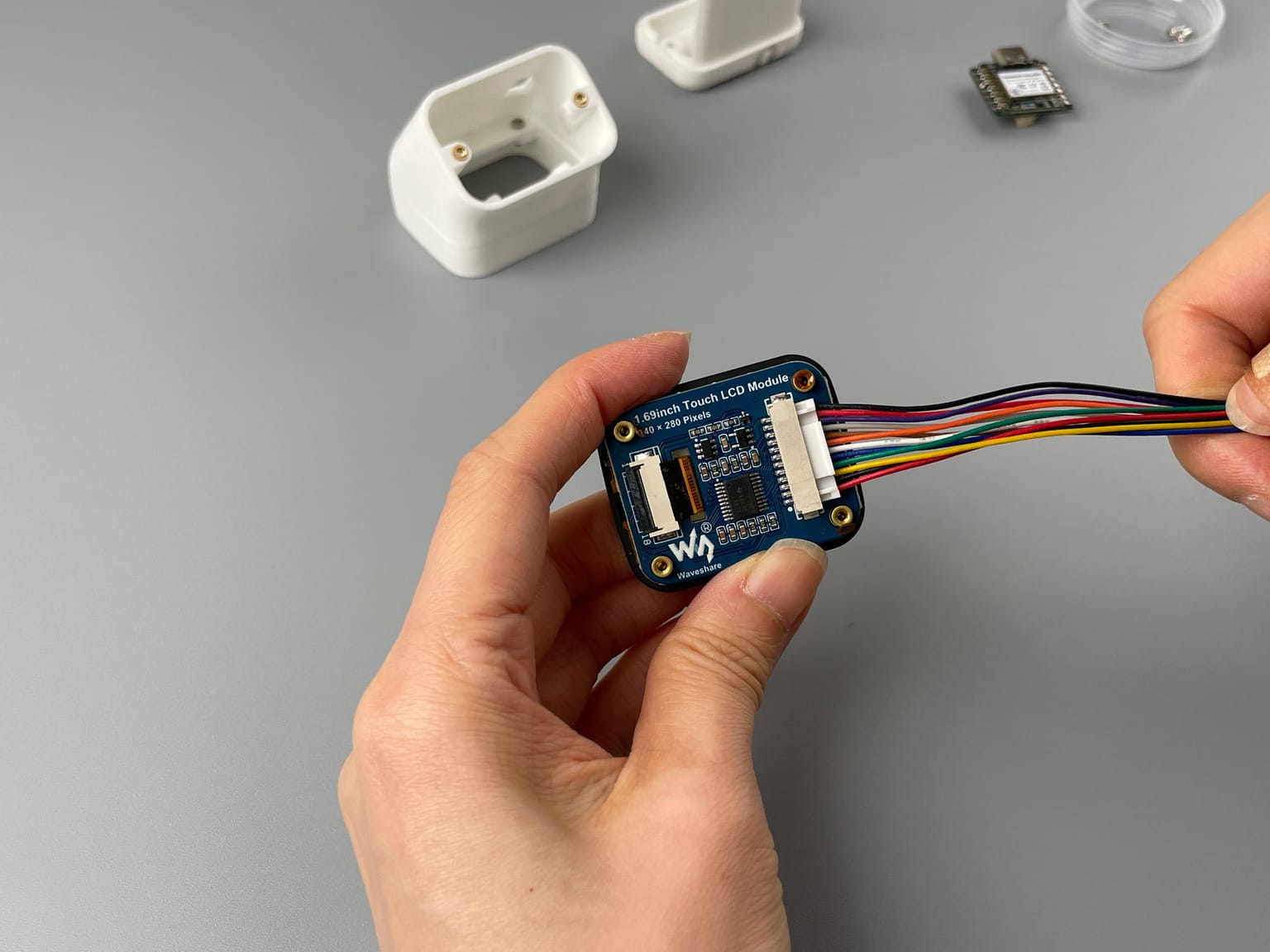

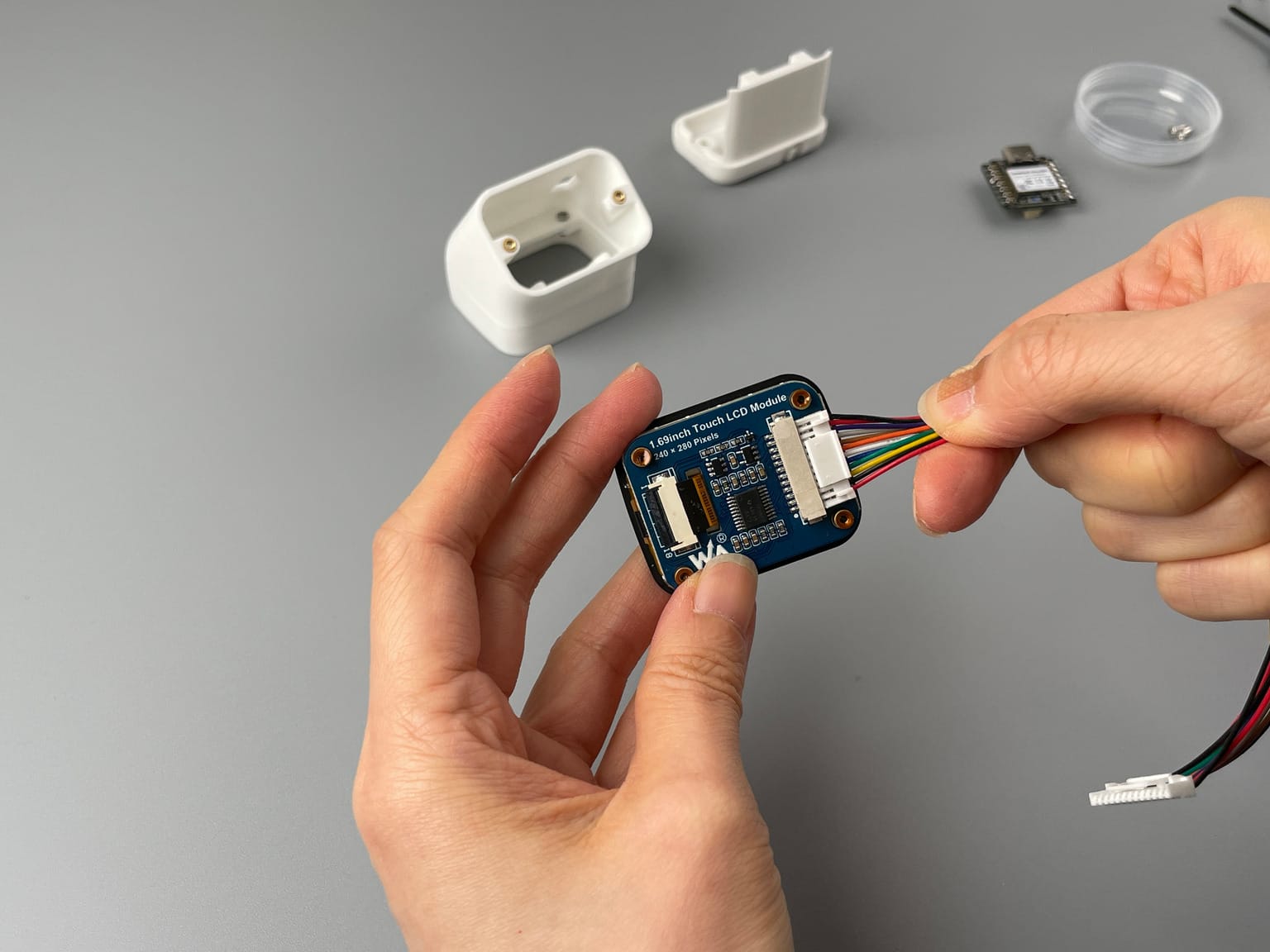

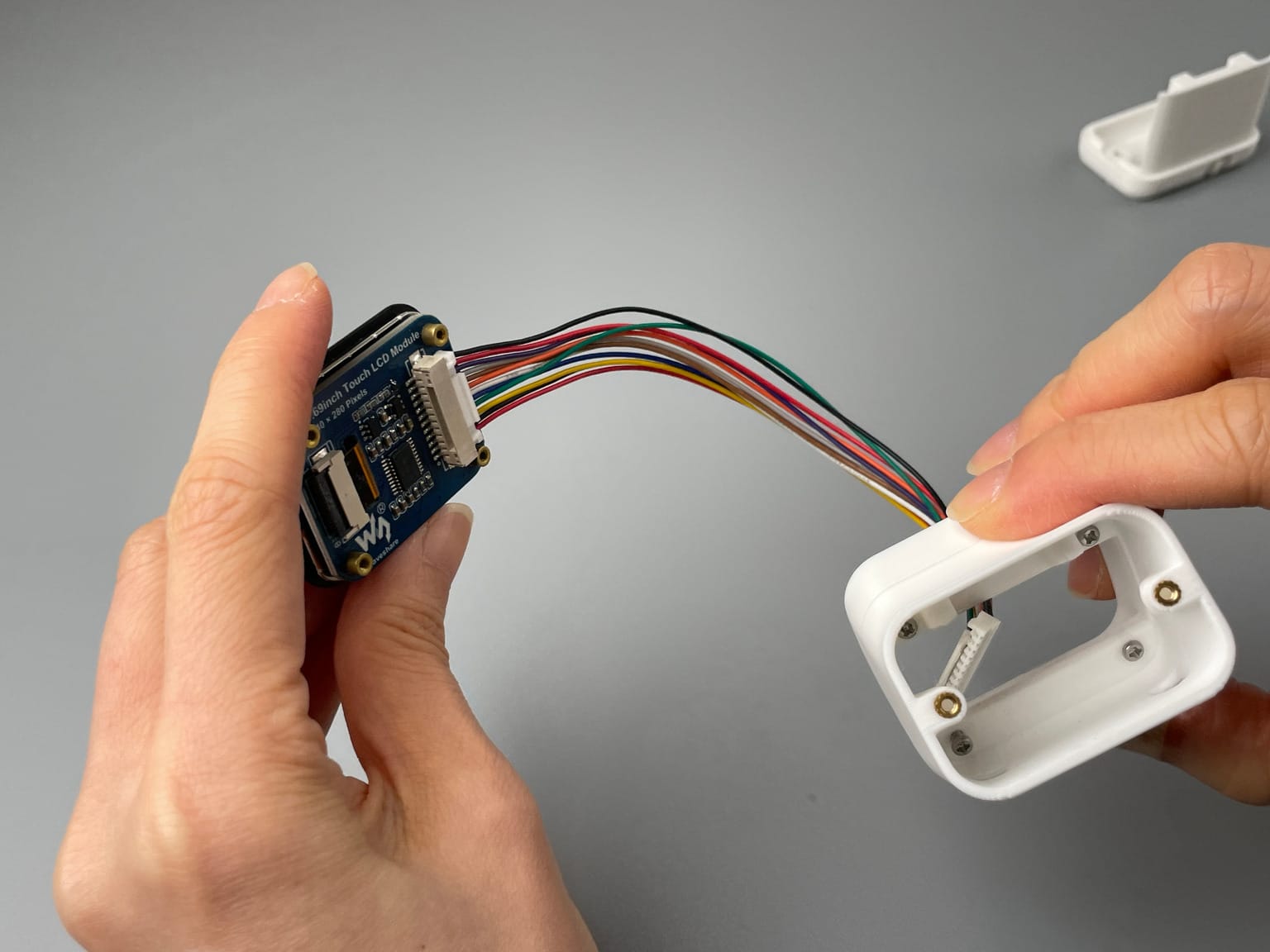

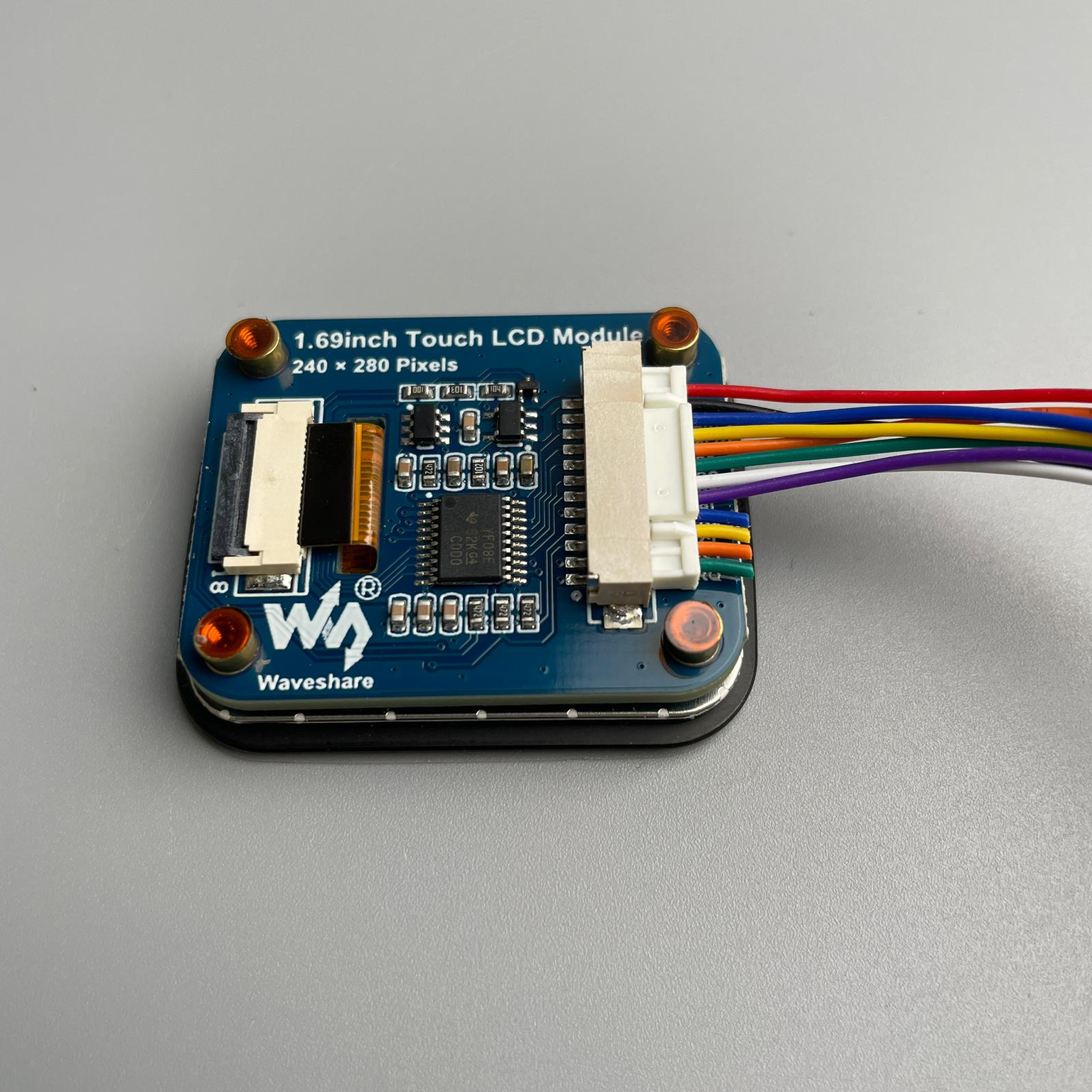

Step 3：コネクターをLCDスクリーンに差し込みます。

直面した問題

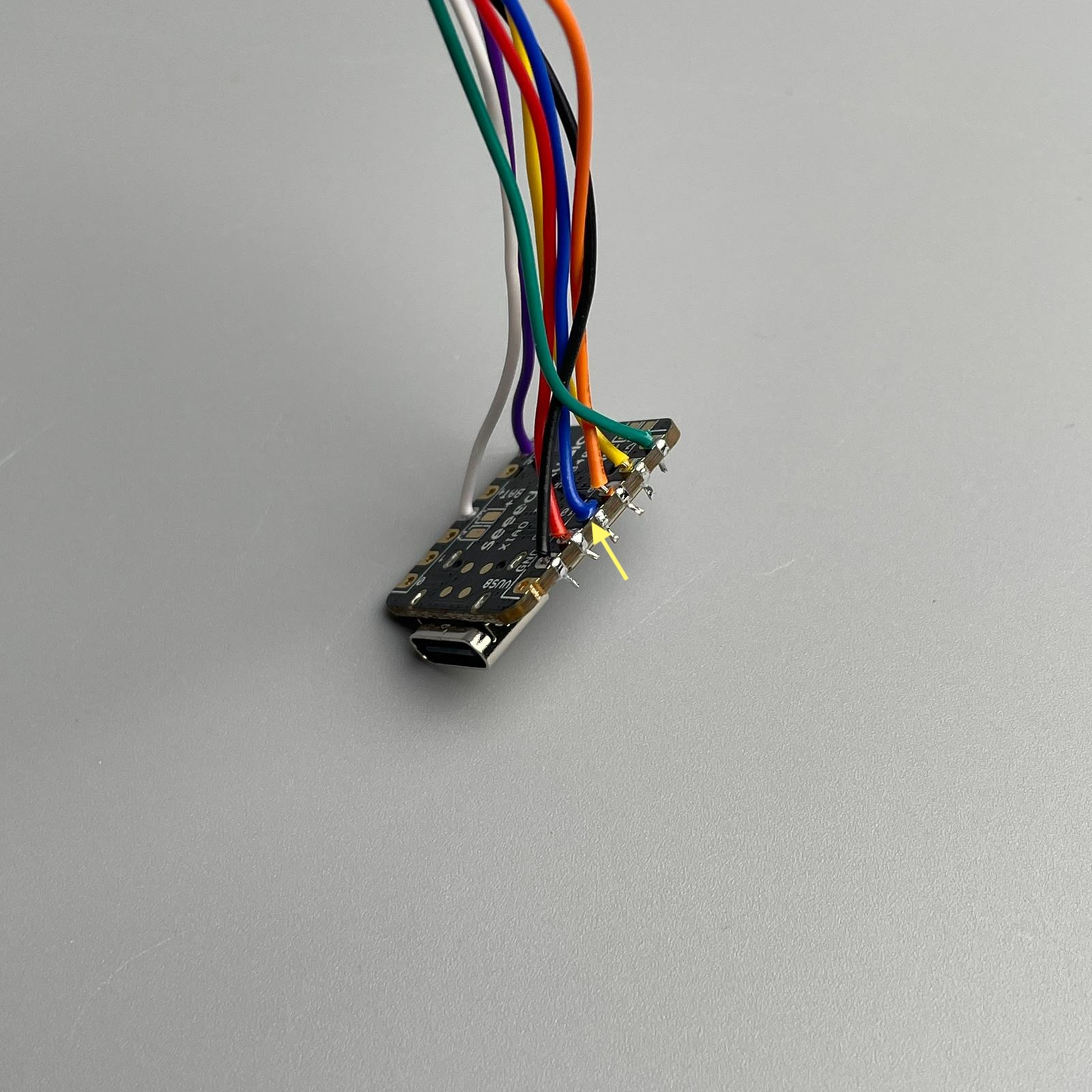

ワイヤーを直接基板にはんだ付けすると、接続が弱く信頼性が低くなります。
引っ張りの力がかからなくても、ワイヤーの動きによって、はんだ接合部が破損することがあります。

最初のビルドでは、数日間 Prospector ZMK ドングルを使用していました。これが私にとって初めての Prospector ビルドでした。ワイヤーの1本が少し溶けています。ある日、ドングルが動かなくなりました。ドングル内部のはんだ接合部の１か所が壊れていました。😢

コネクターボード方式

その後、JST GH コネクターを使用してコネクターボードを組み立てました。この小さな追加の基板は、1.69インチの LCD ディスプレイを適切なコネクターで XIAO コントローラーに簡単に接続できるようにするものです。環境センサーを使用していないため、Adafruit APDS9960 用の接続は省略しました。XIAO をこの基板にハンダ付けする方が、各ワイヤーを個別にハンダ付けするよりも一般的に簡単です。以下は組み立ての様子です。

使用した材料

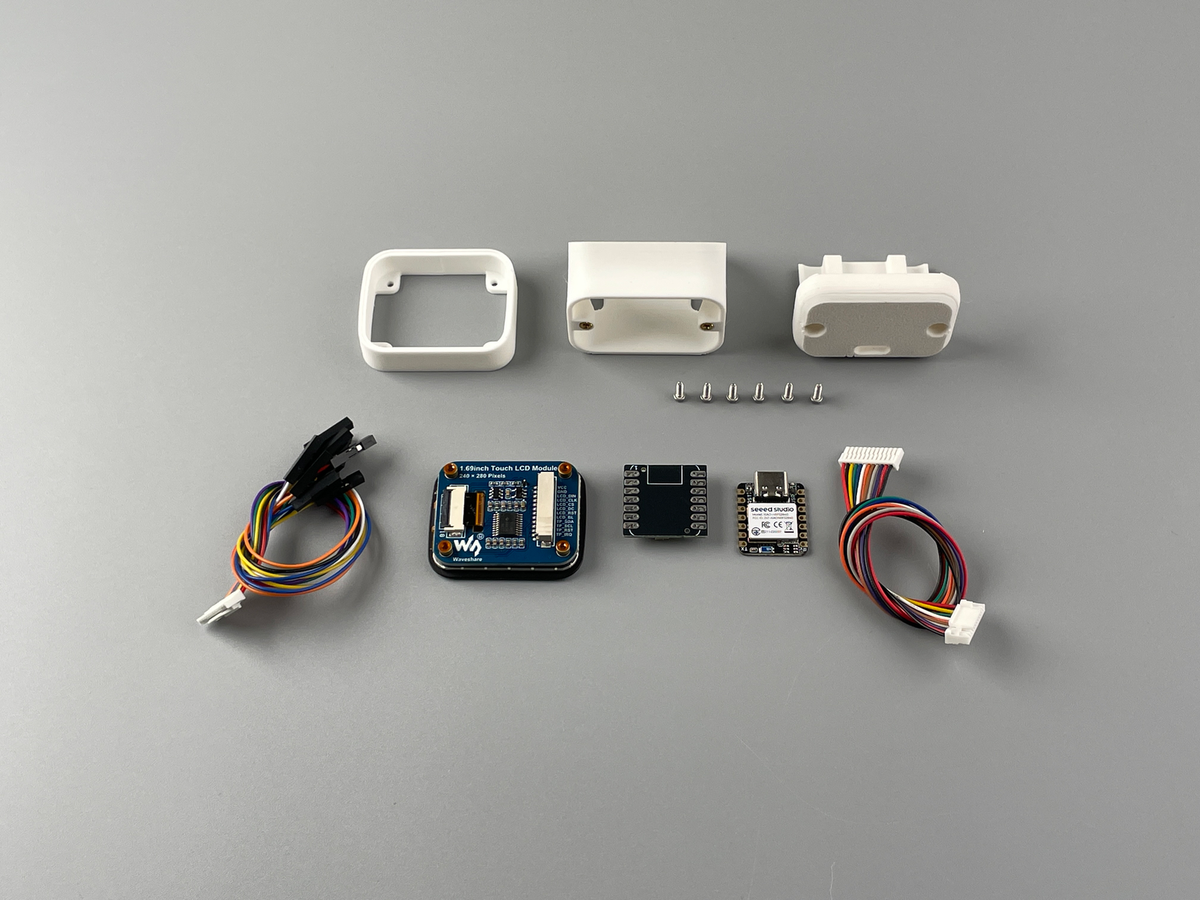

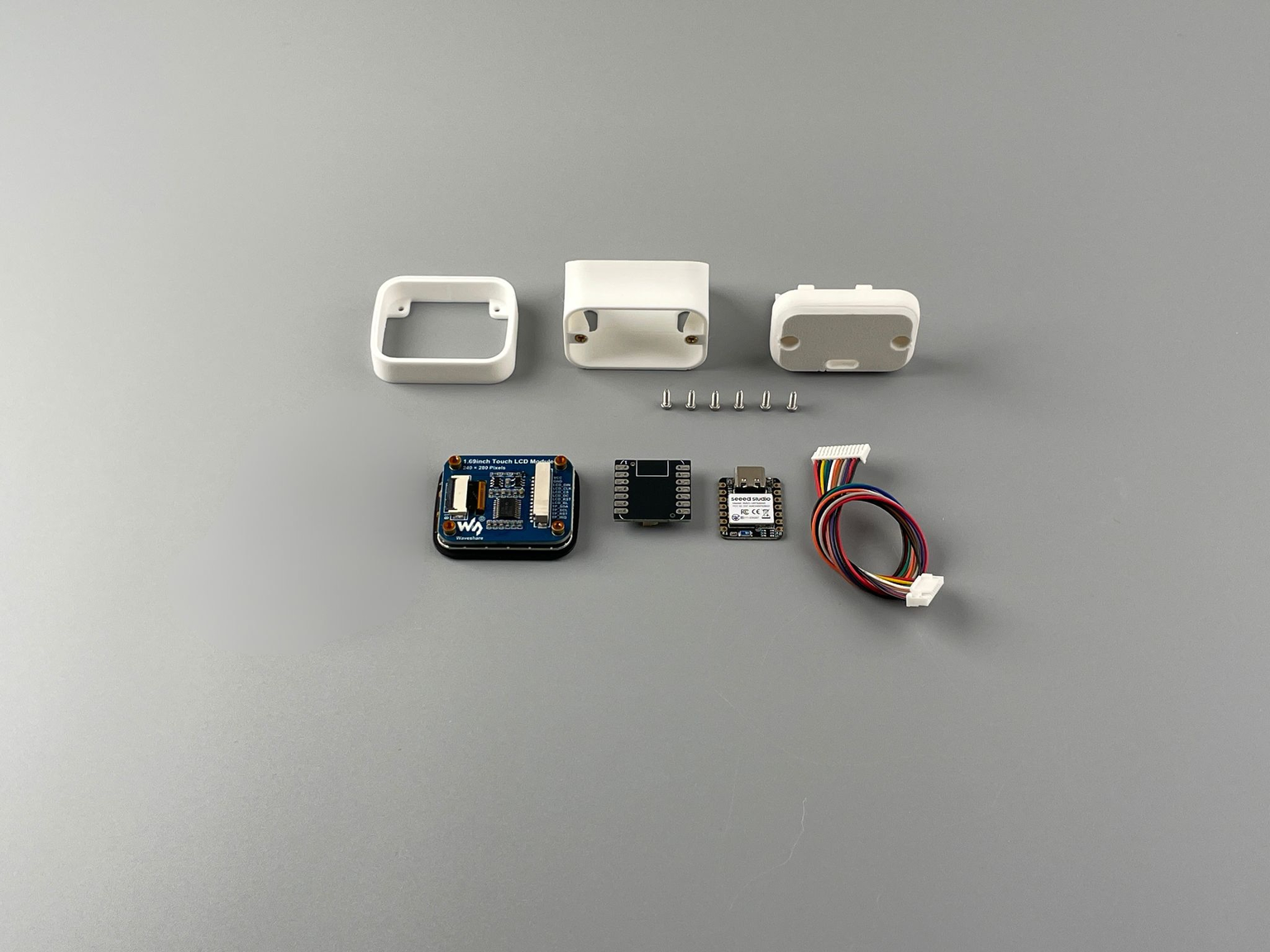

ドライバーとピンセットを除いて、すべて DIY キットに含まれています。コネクターボードとリボンケーブルも DIY キットに追加されています。

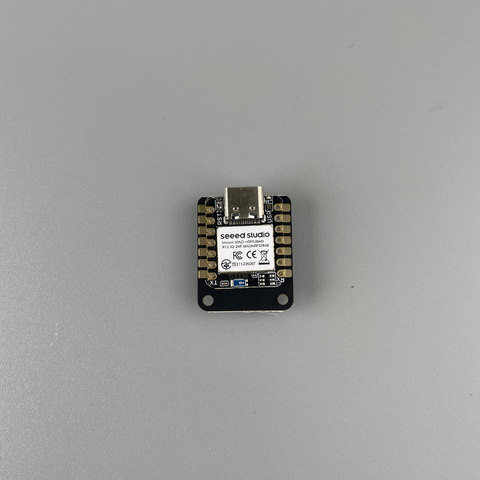

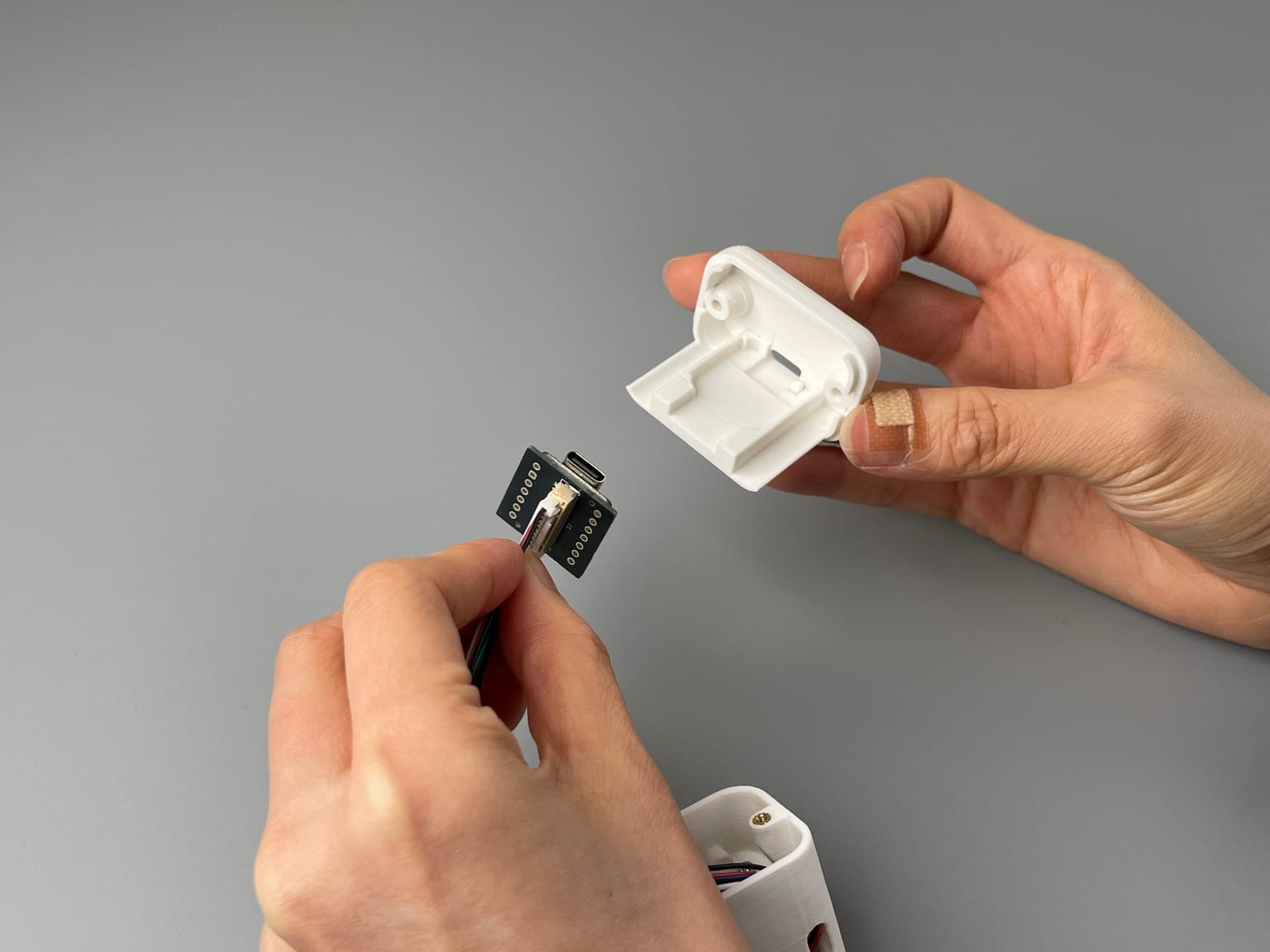

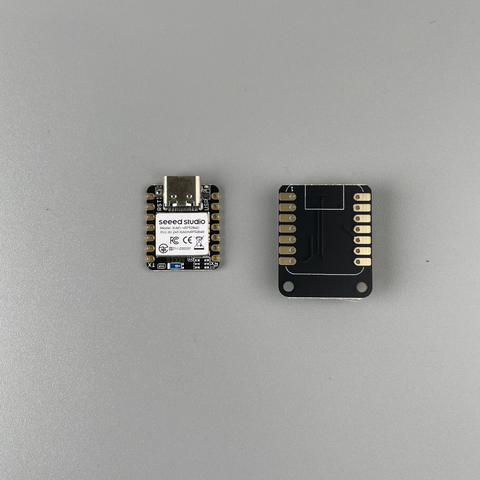

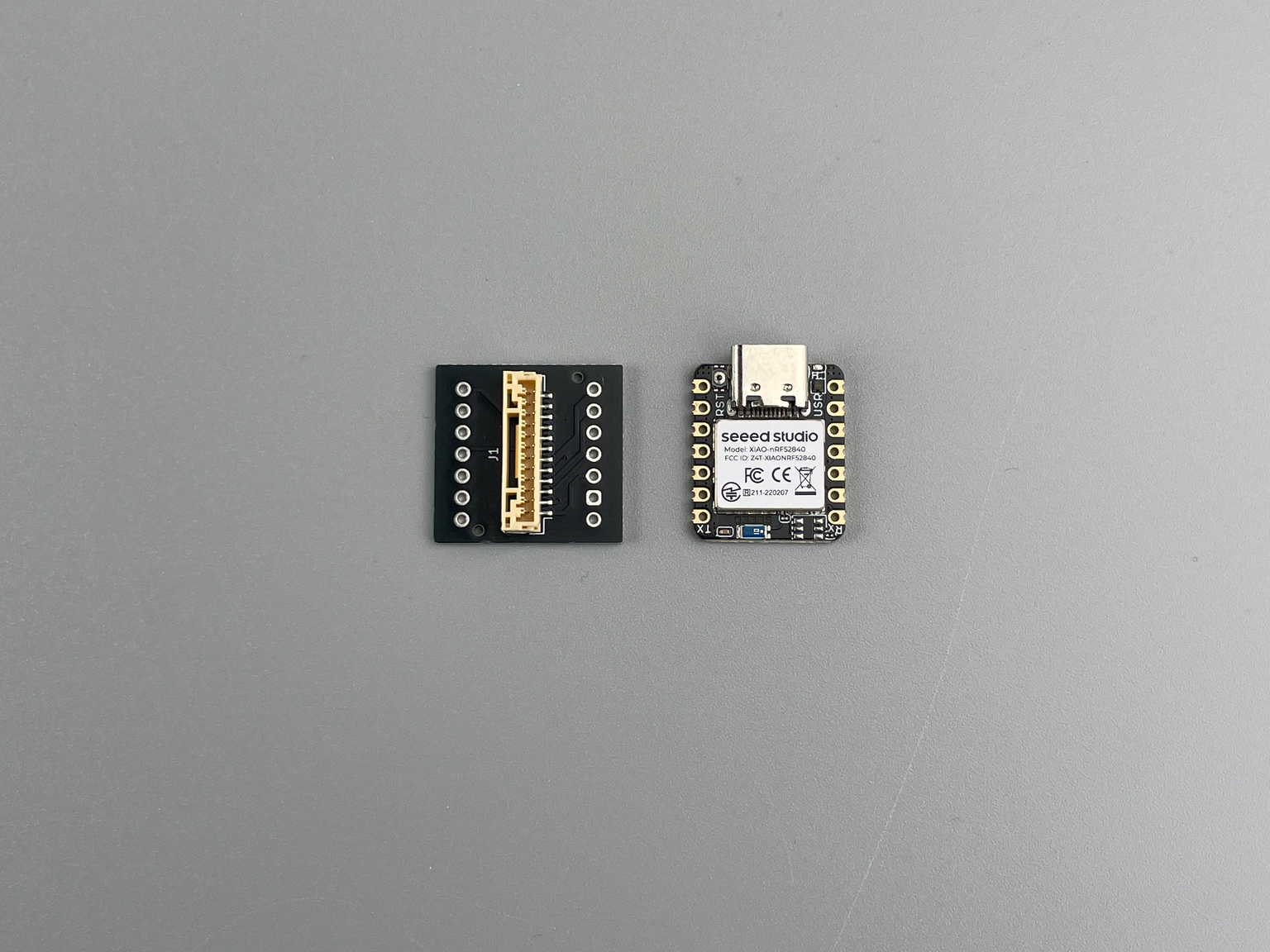

Step 1：コントローラーをコネクターボードにはんだ付けします。

※XIAO の向きに注意してください。「seeed studio」のロゴが見える面が上（表側）になります。

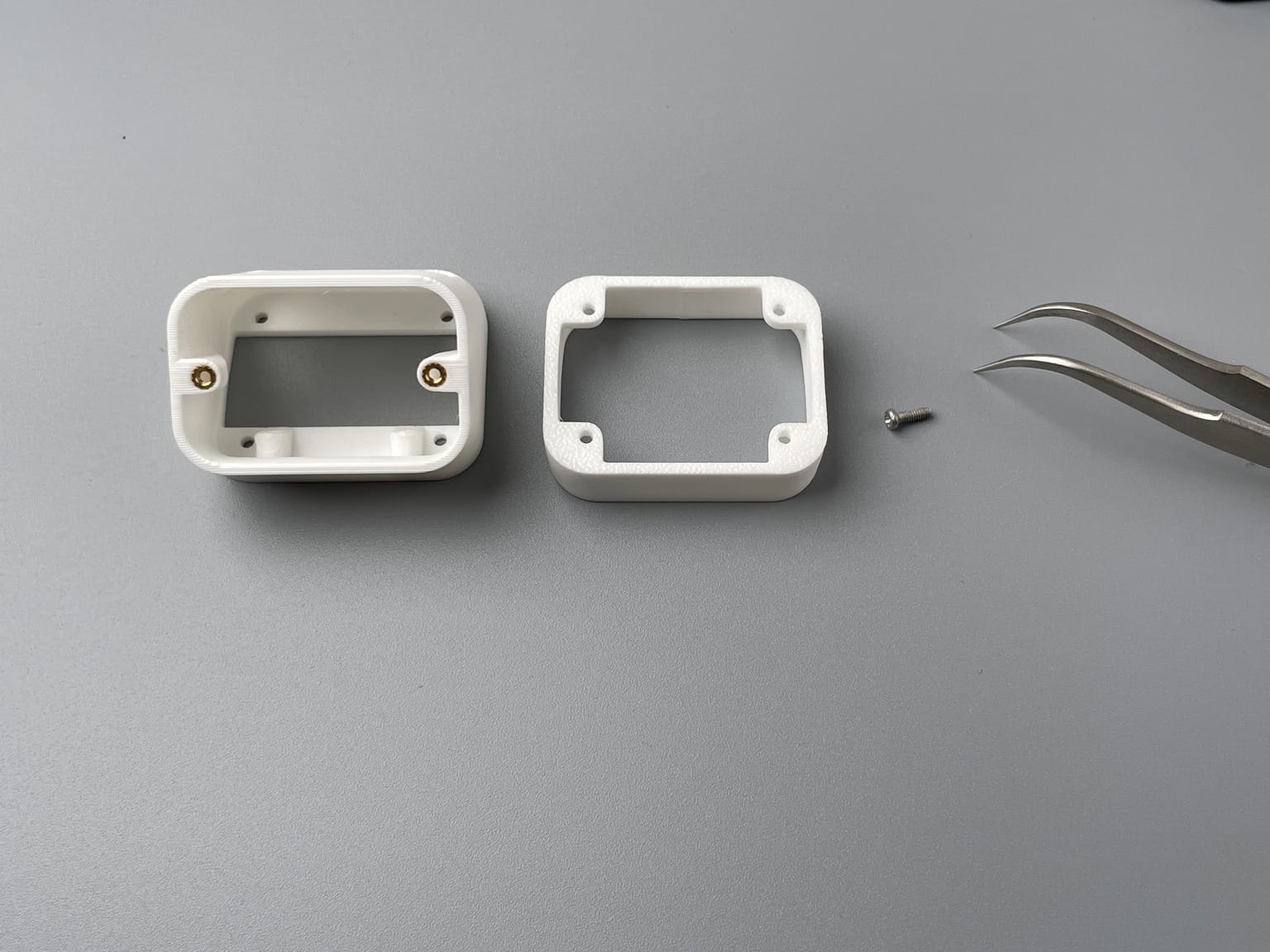

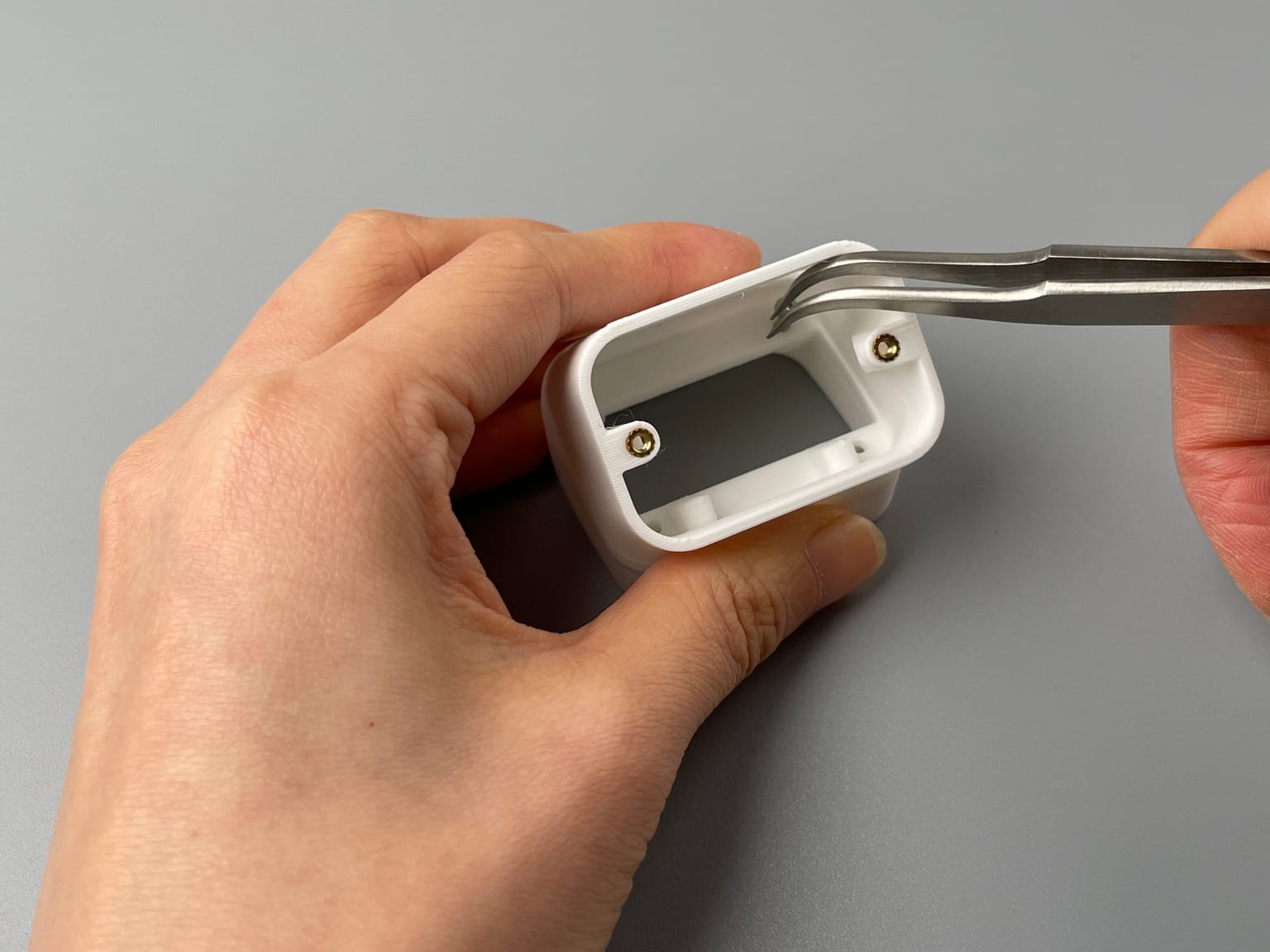

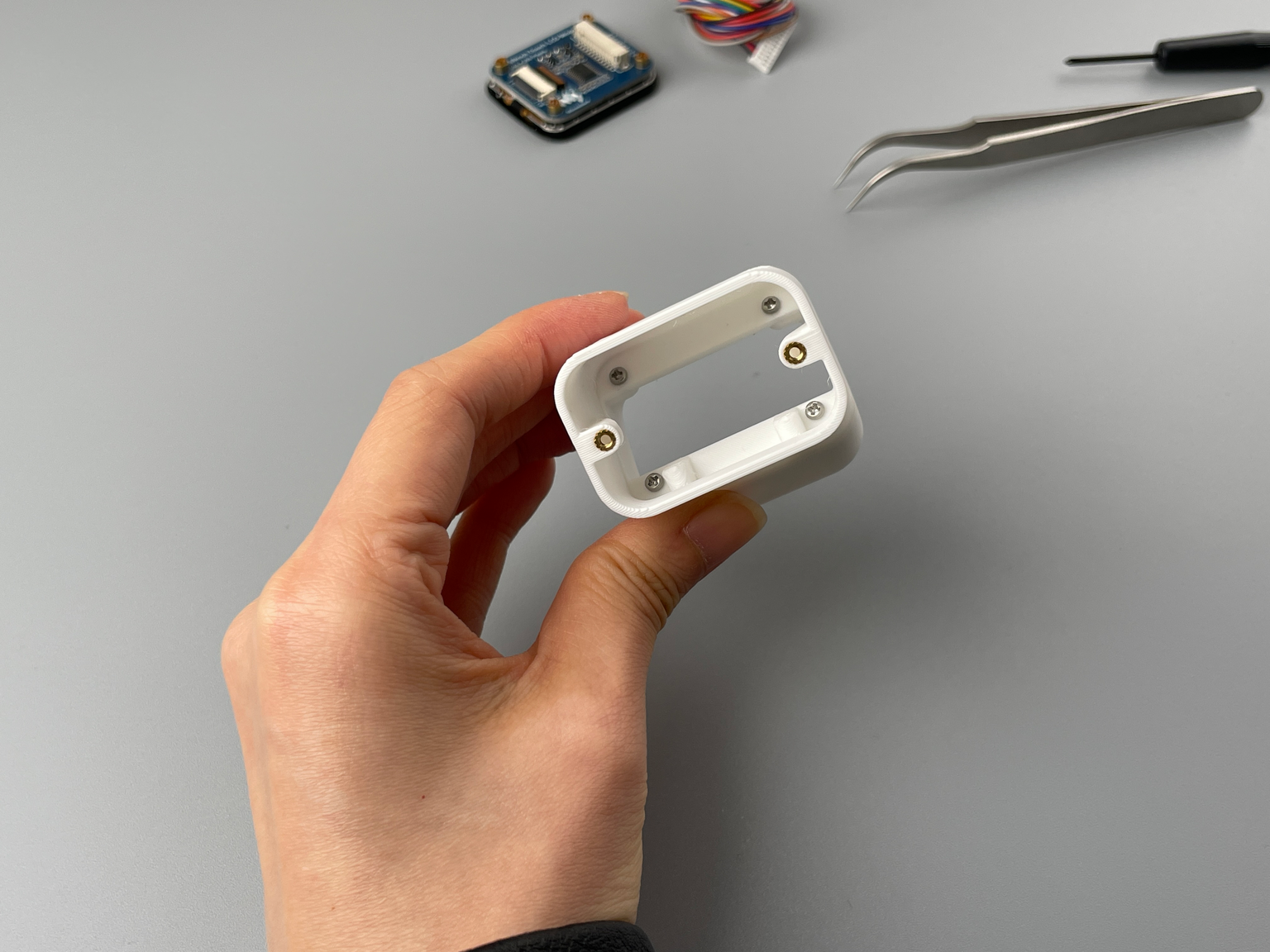

Step2：トップケースを準備します。

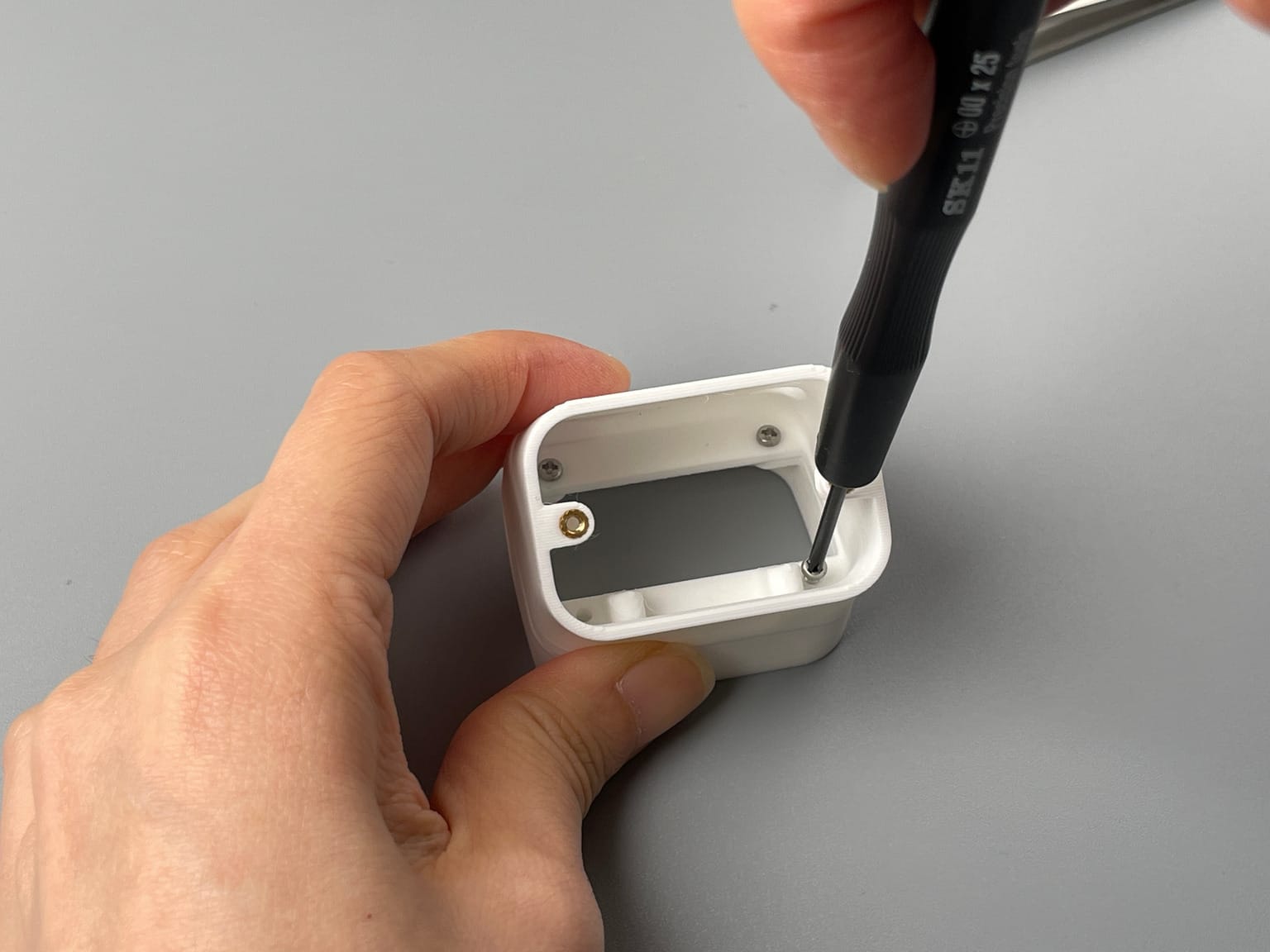

ケースの2つのパーツを固定するためにネジを組み立てます。

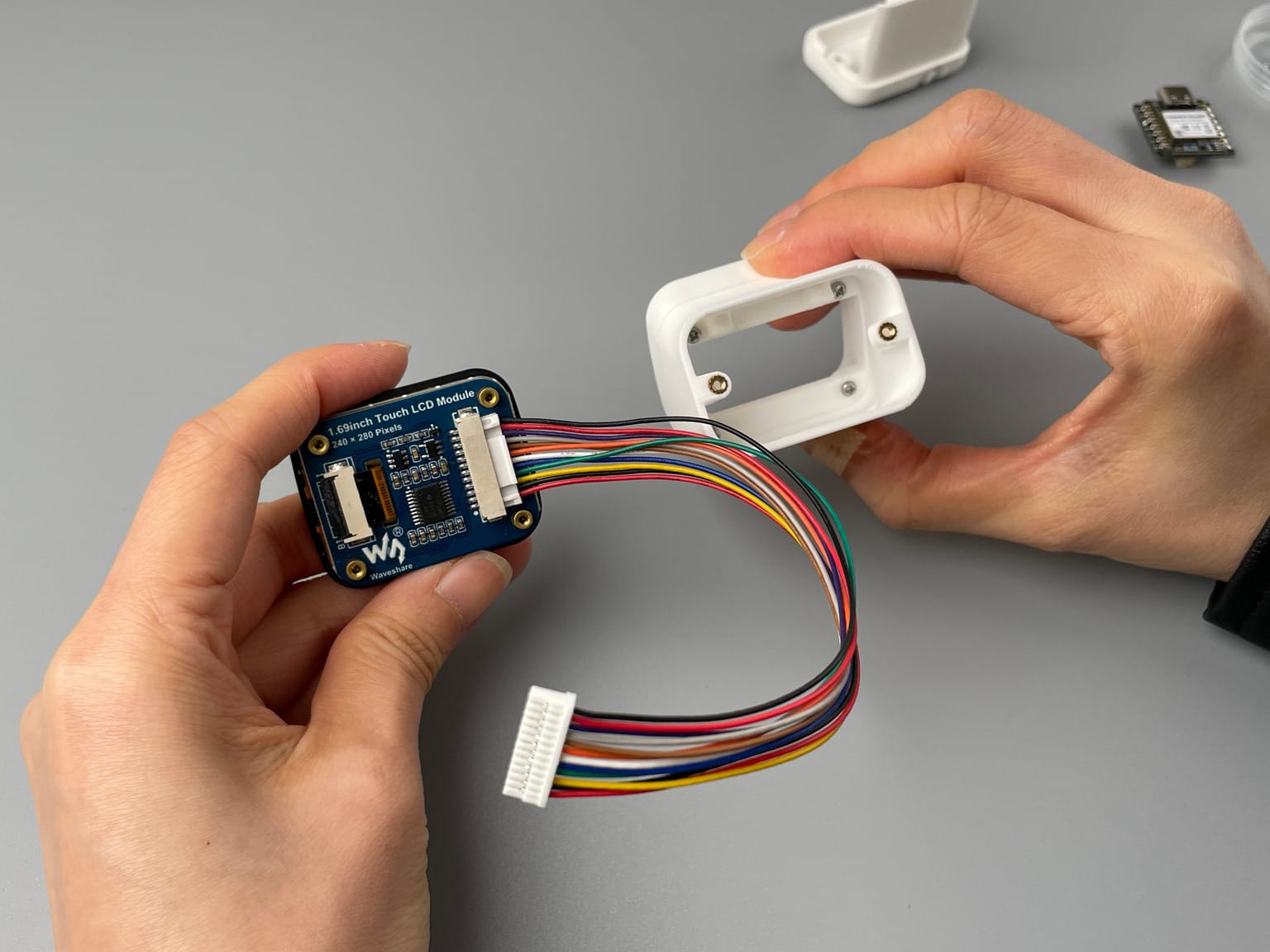

Step 3：リボンケーブルのコネクタをLCDモニターの対応コネクタに確実に挿入します。

挿入時は位置を確認し、無理な力を加えないよう注意してください。

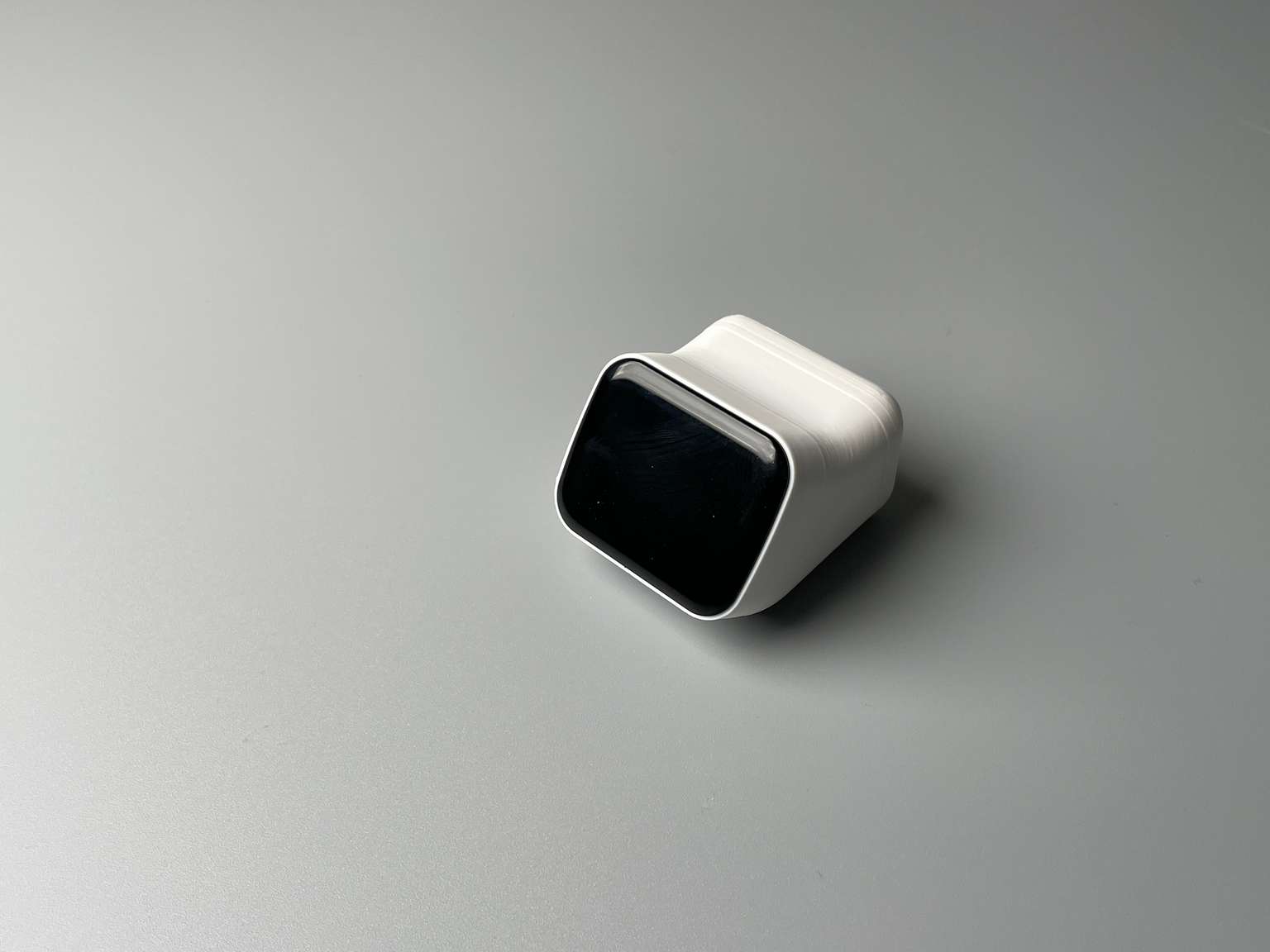

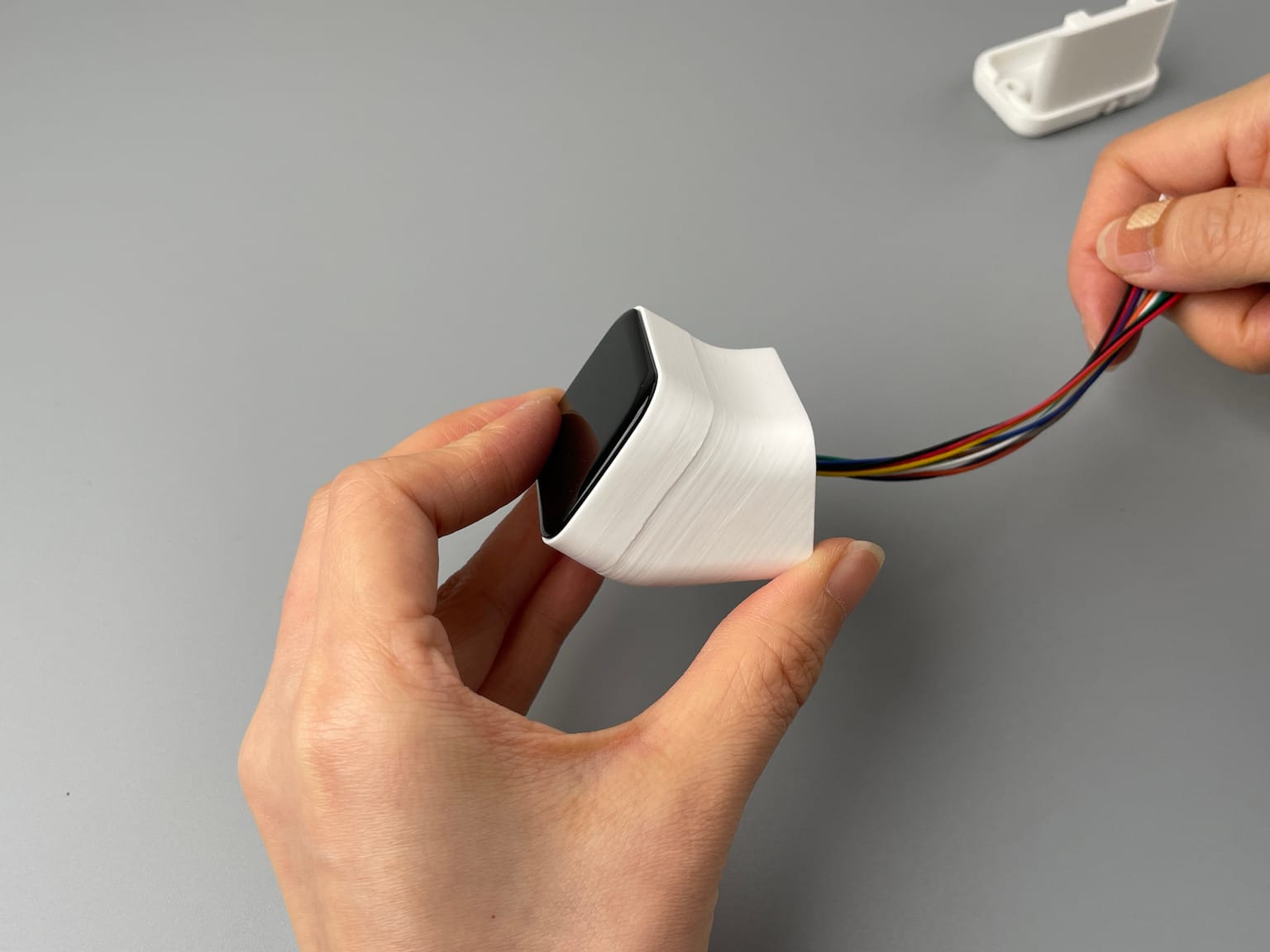

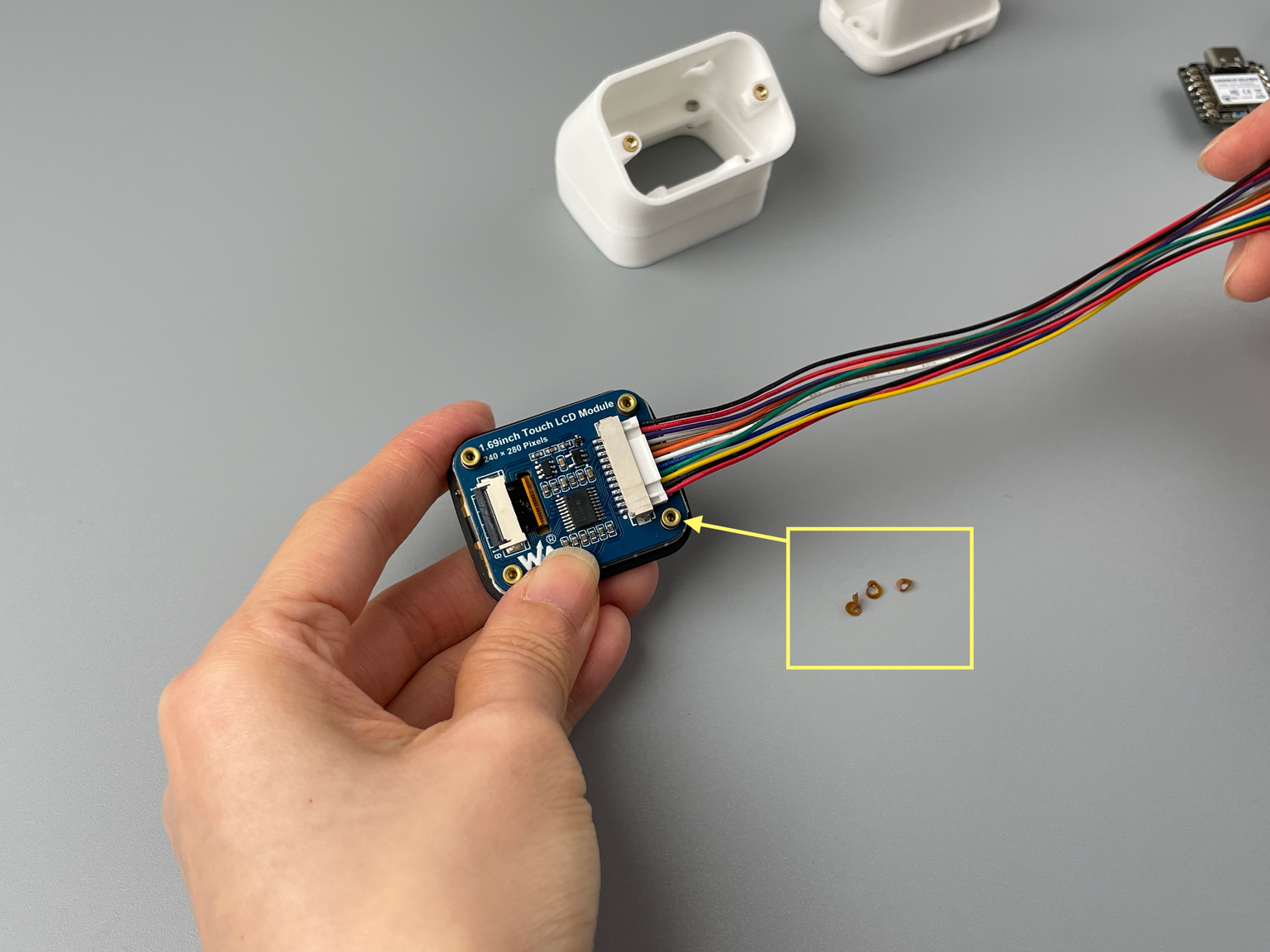

Step 4：LCDモニターをトップケースに組み立てる

保護フィルムを取り外す

方向

モニターをケースに固定するため、ネジを締めます。

Step 5：リボンケーブルのコネクターをコントローラーに差し込みます

Step 6（最終ステップ）：ボトムケースを組み立てる

コントローラーをボトムケースに取り付けます。

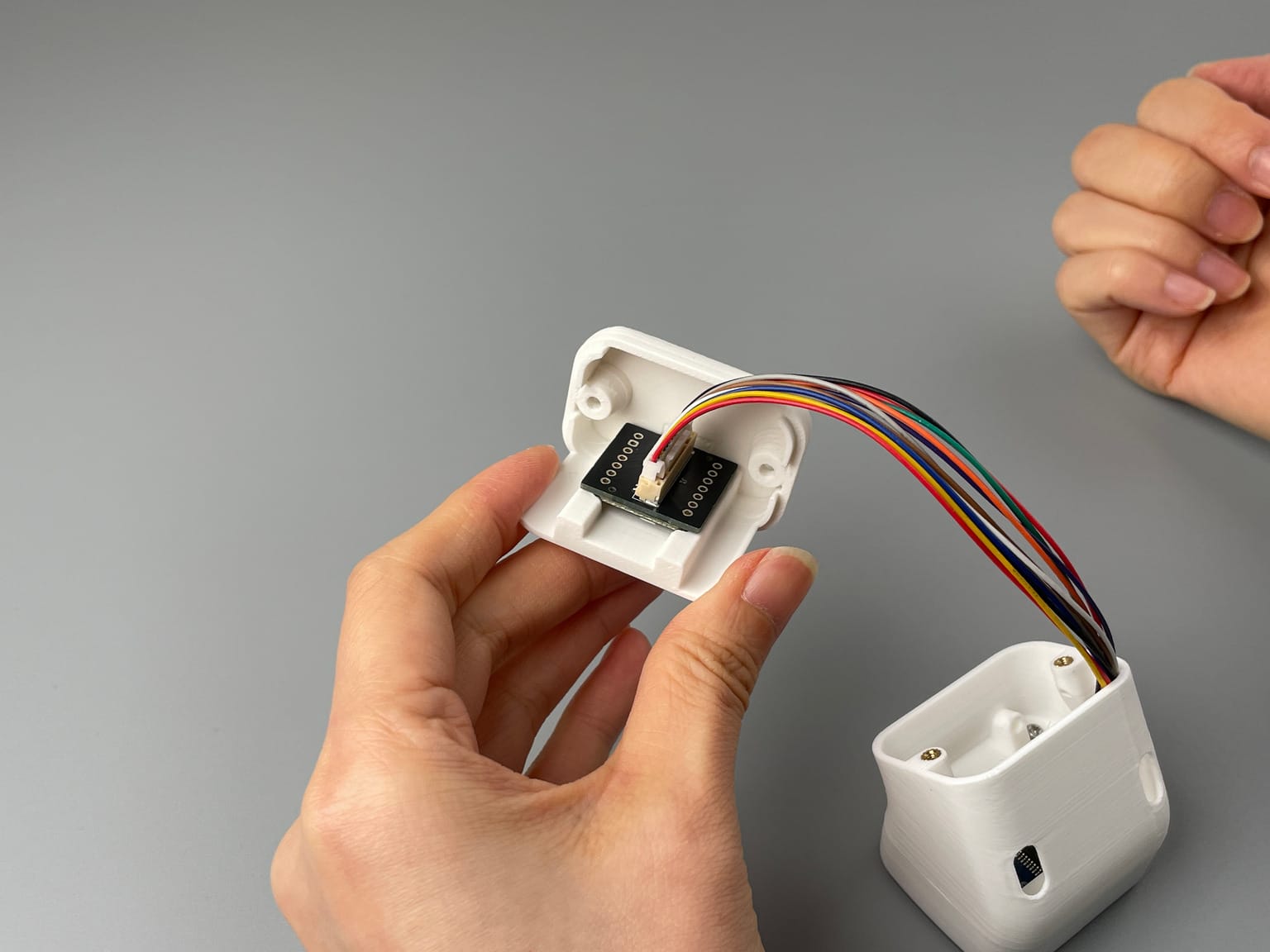

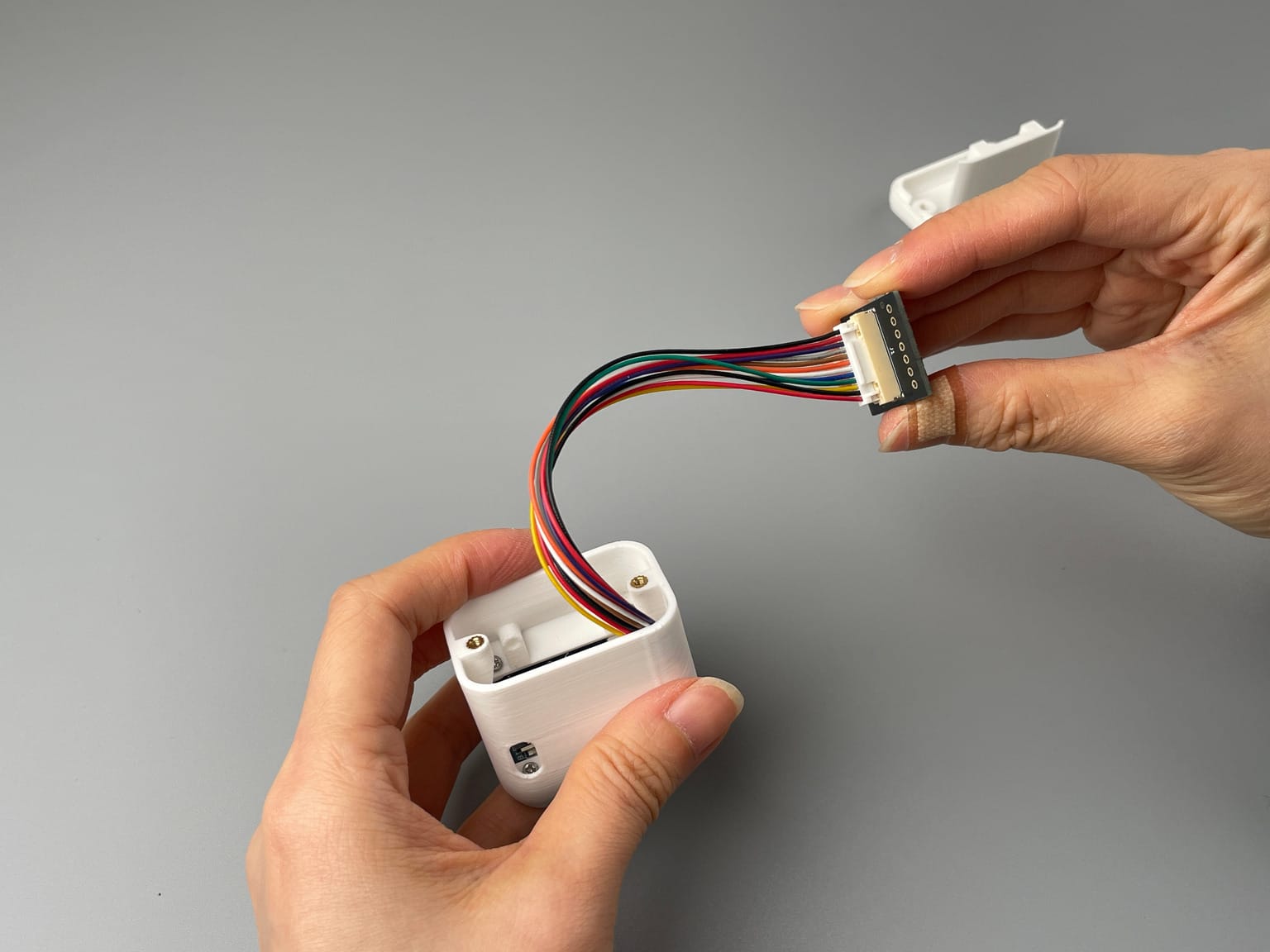

ケーブルが長いため、ケース内に収納するにはリボンケーブルを回転させる必要があります。

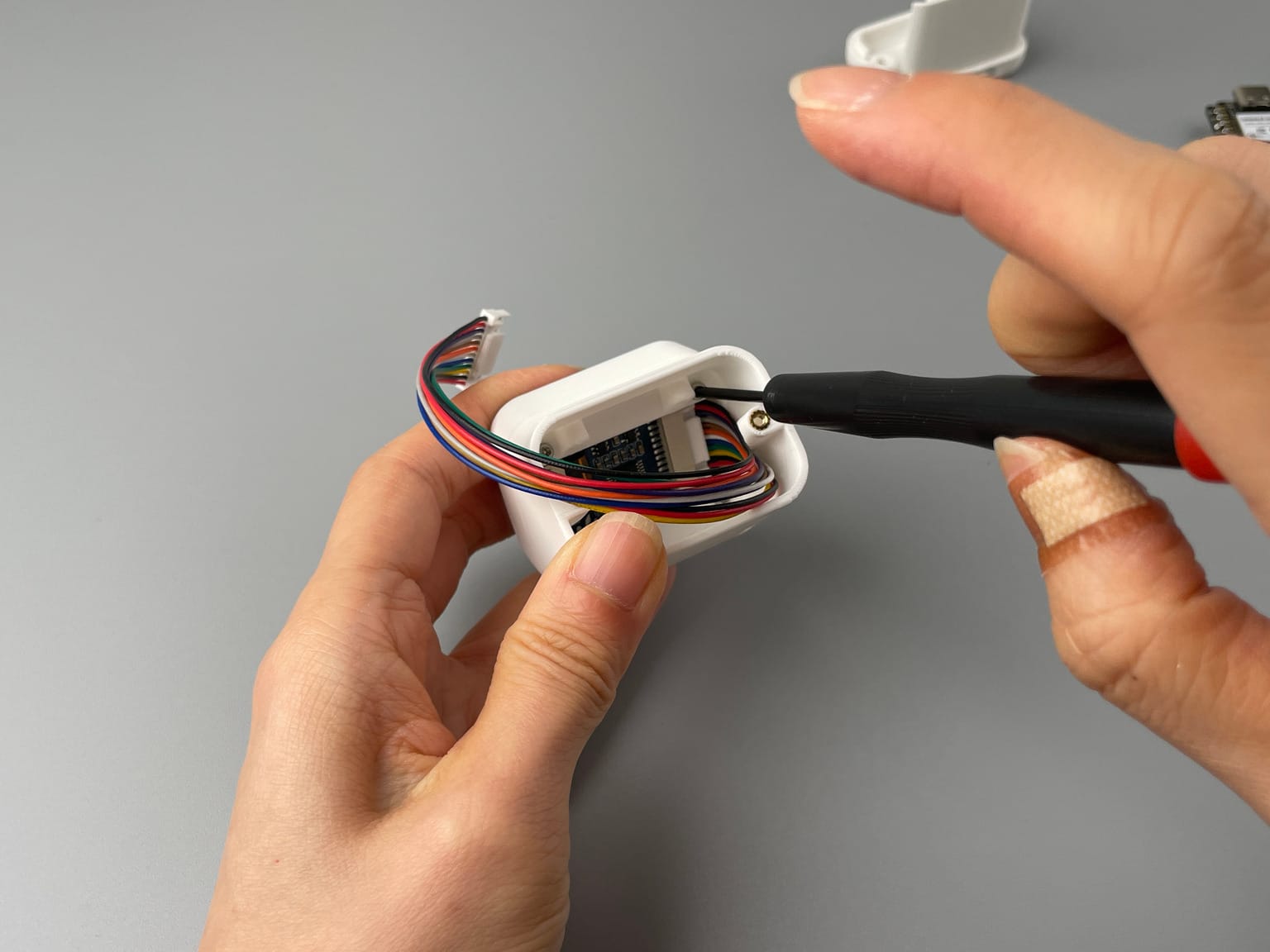

最後に、底ケースを上ケースに固定するためにネジを取り付けます。

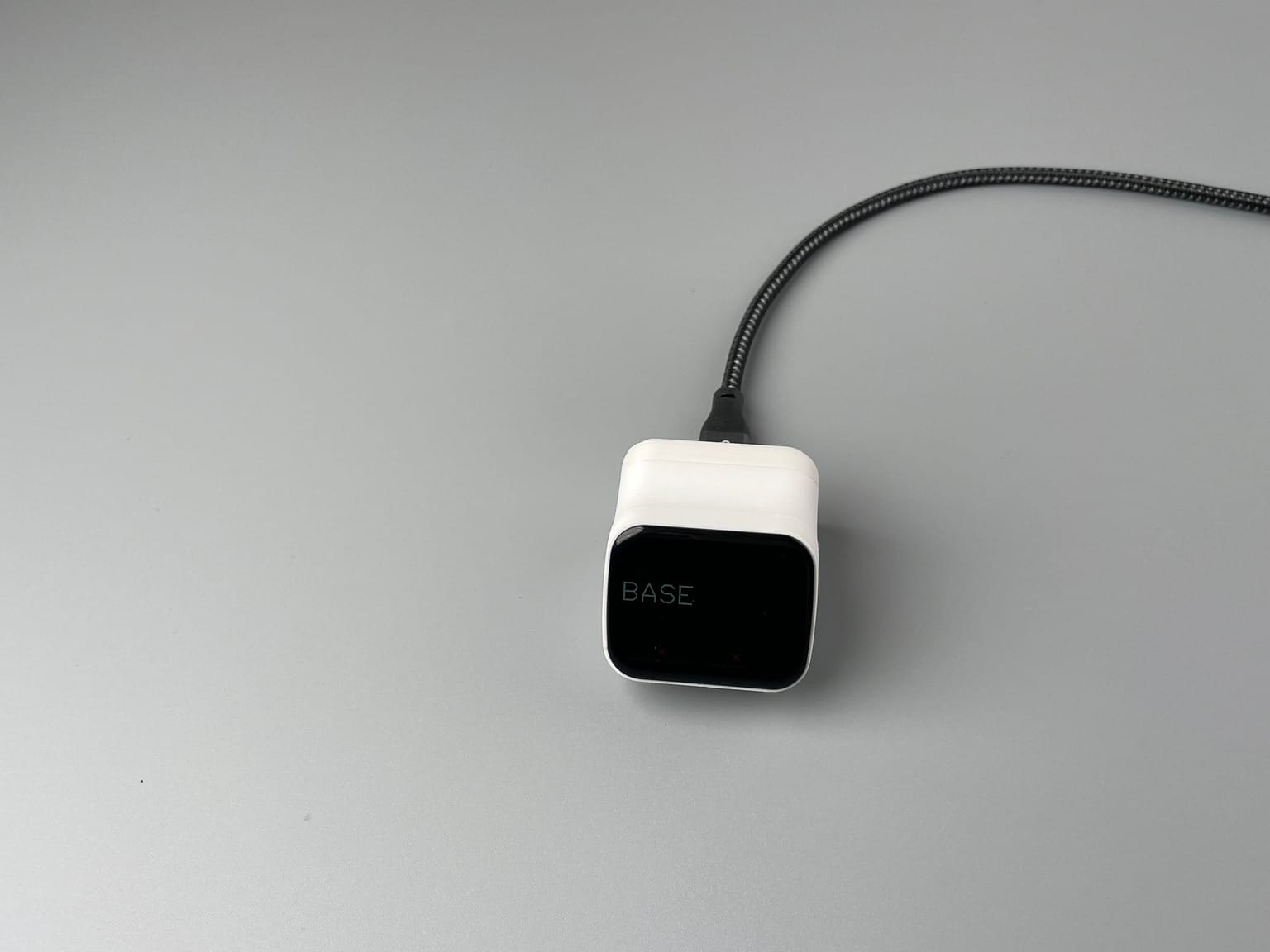

完成です！ ☀️

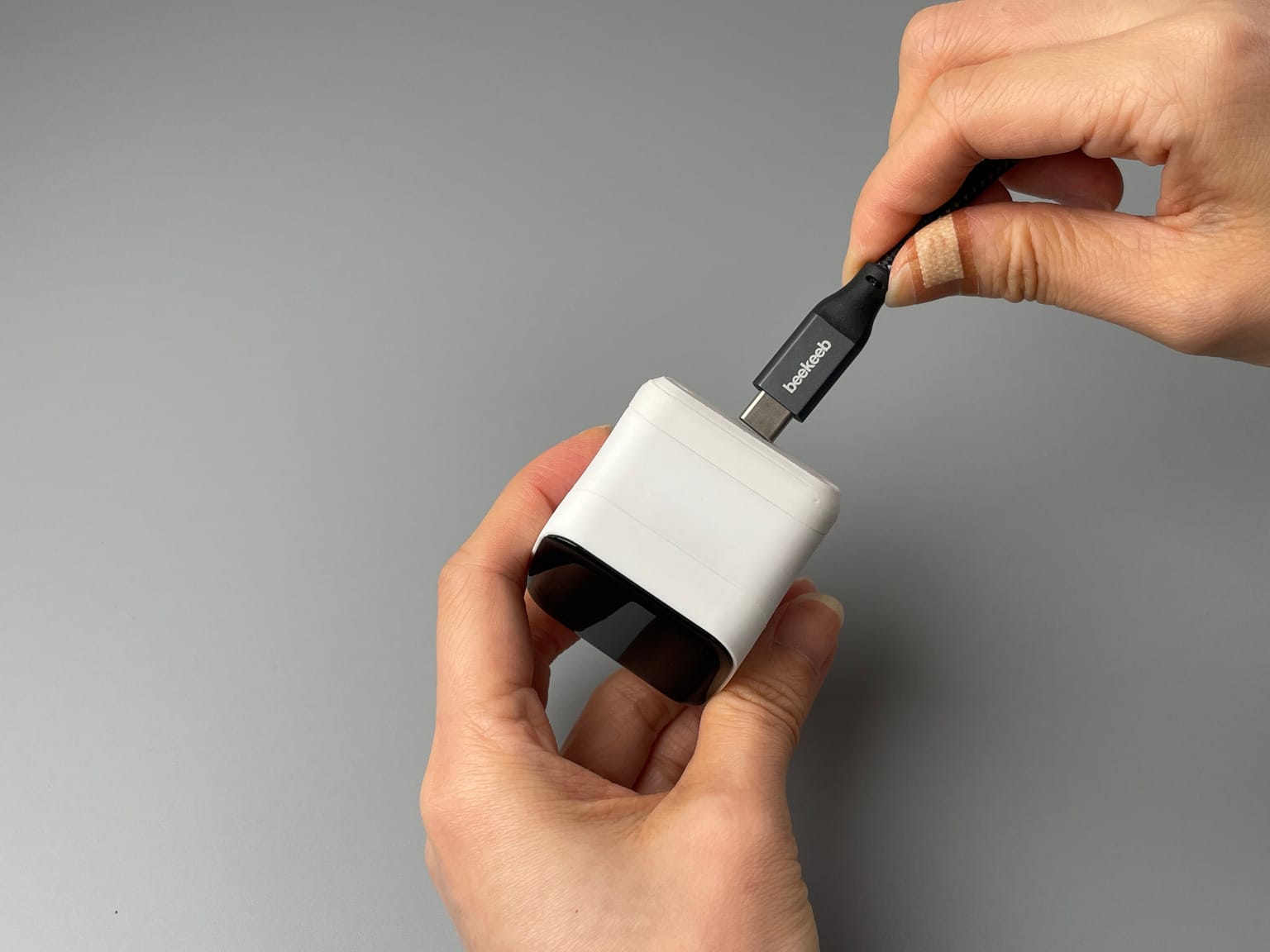

ドングルをPCに接続して電源を入れます。

Prospector DIYキットは、https://shop.beekeeb.jp/products/zmk-wireless-dongle-prospector-diy-kit でご覧いただけます。

はんだ付け用の工具をお持ちでない方には、あらかじめはんだ付け済みのProspector ZMKドングルも販売しています。
気に入っていただけると嬉しいです！😄
